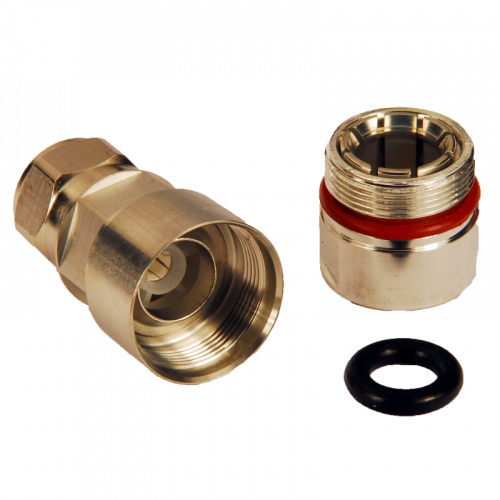

Разъем N вилка 2NMC-78R

  • Модель: 2NmC-78R

Данный разъем доступен в двух вариантах исполнения - ВЧ и СВЧ. Различия заключаются в диапазоне рабочих частот и вариантах покрытия. Подробнее про различия вариантов исполнения соединителей одного типа вы можете прочитать в этой статье.

ВЧ разъем - до 6 ГГц, КСВН не более 1,25

СВЧ разъем - до 14 ГГц, КСВН не более 1,25

Соединитель
Способ крепления кабельная вилка
Центральный контакт вилка
Конструктив прямой
Bолновое сопротивление 50 Ом
Наименование кабеля РК 50-22-37, 7/8"R
Материал корпуса латунь
Покрытие корпуса никель
Монтаж центрального контакта цанга
Монтаж внешнего экрана прижим
Материал пина латунь
Покрытие пина золото
Диэлектрик фторопласт
